Вентилятор ВЦП 5-45 №4 4 кВт, 3000 об 1

1. Габаритні розміри - пиловий вентилятор ВЦП 5-45 (ВРП 100-45) №4 4 кВт, 3000 об. № вентилятораHmaxH1АВLmax...
2. Вентилятор пиловий ВРП 100-45 (ВЦП 5-45) проводить таку роботу:
3. Загальна інформація - радіальний вентилятор ВЦП 5-45 №4 4 кВт, 3000 об.
4. Установка - вентилятор радіальний ВРП 100-45

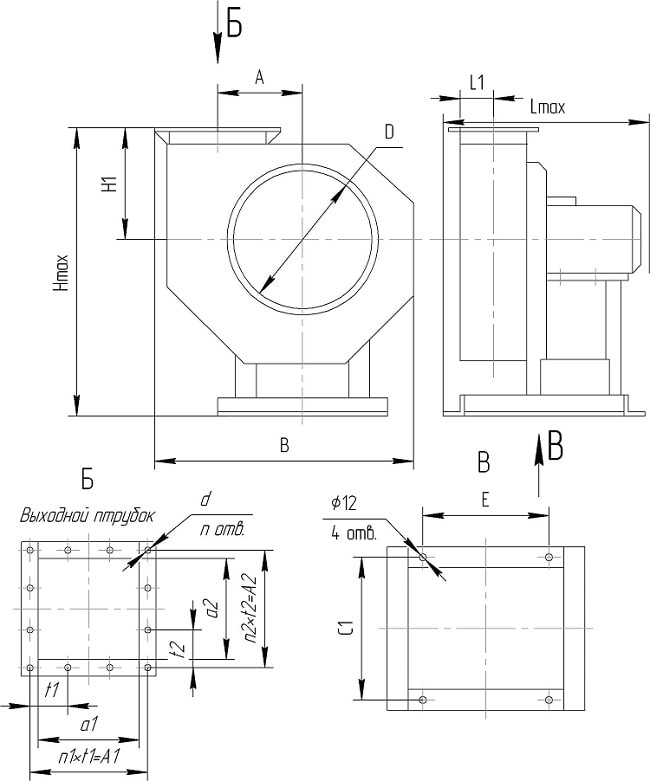

Габаритні розміри - пиловий вентилятор ВЦП 5-45 (ВРП 100-45) №4 4 кВт, 3000 об.

№ вентилятораHmaxH1АВLmax L1 D E C1 n d a

a2 A1 A2 t1 t2 n1 n2 ВЦП 5-45 (ВРП) № 4 663 277 174 619 551 127 336 276 310 10 11 240 145 285 190 95 95 3 2

Застосування - пиловий радіальний вентилятор ВЦП 5-45, ВРП 100-45

Пиловий вентилятор ВРП 100-45 - затребувана модель, яка може застосовуватися в дрібній або великої промисловості, з метою продуктивної роботи в воздуховодних системах, де потрібно проводити видалення або переміщення різних газоповітряних сумішей, в яких може міститися пил або тверді частинки, при їх концентрації трохи більше 1 кг / м³.

Радіальні вентилятори ВЦП 5-45 також можуть переміщувати будь-який інший повітря, без вмісту маслянистих, хімічних, волокнистих або липких матеріалів. Номінальна робоча температура повітря 80 ° С, при загальному вмісті домішок в повітрі до 1000000 мг / м3 (1 кг / м3).

Вентилятор пиловий ВРП 100-45 (ВЦП 5-45) проводить таку роботу:

• Видалення деревної стружки або пилу з деревообробних верстатів;
• Видалення металевої стружки і пилу з металообробних верстатів;
• Проведення санітарно-технічних і виробничих цілей в стаціонарних умовах;
• Видалення пилу під час обробки вовни, бавовни і т.д .;
• Застосування в пилоочисного установка і системах пневмотраспорта.

Номінальний технологічний стандарт відповідно до ТУ 22-4577-79 і стандарту конструкції згідно ГОСТ 5976-73.

Загальна інформація - радіальний вентилятор ВЦП 5-45 №4 4 кВт, 3000 об.

• одностороннє всмоктування повітря;
• корпус виготовлений з спірально поворотному стандарту;
• робочі лопатки радіально прямого типу;
• лопатки - кількість 8 шт .;
• напрямок обертання - вправо / вліво;
• схема виконання - № 1;
• вентилятор може виготовляється з вуглецевої або нержавіючої сталі, різнорідних матеріалів, а також алюмінієвих сплавів високої міцності;

Особливість конструкції - пиловий вентилятор ВРП 100-45 №4

Корпус радіального пилового вентилятора ВЦП 5-45 (ВРП 100-45) може виготовлятися з вуглецевої або нержавіючої сталі, різнорідних матеріалів, а також алюмінієвих сплавів високої міцності. Конструкція являє собою спиралевидную нероз'ємному конструкцію.

На передній стінці корпуса розташовується вхідний патрубок з фланцем циліндричної форми. Для забезпечення кращої герметичності вихідний патрубок приварюють до корпусу, а зазори між вхідними патрубками і робочим колесом можна регулювати.

Робоче колесо являє собою зварену конструкцію, на якій розташовується 8 прямих лопаток, маточини і дві зірочки.

Установка - вентилятор радіальний ВРП 100-45

Перед запуском вентилятор пиловий радіальний ВЦП 5-45 №4, потрібно уважно оглянути і перевірити всі вузли. Далі провести весь ряд описаних нижче операцій:

• Переконайтеся в тому, що робоче колесо легко і плавно обертається;
• Проведіть перевірку і регулювання осьового і радіального зазору;
• Перевірте якість затягування болтів і наскільки добре закріплено робоче колесо;
• Заземлите корпус вентилятора і двигуна;
• Ненадовго включите / вимкніть вентилятора, щоб перевірити напрямок обертання робочого колеса. Напрямок повинно відповідати стрілкам вказівниками на корпусі вентилятора;
• Провести приєднання нагнітальних і всмоктуючих повітропроводів за допомогою гнучких вставок.

Після перевірки необхідно запустити вентилятор. І якщо під час роботи вентилятор видає небажані шуми або стуки, то потрібно перевірити вентилятор пиловий ВРП 100-45 на предмет неправильного підключення або поломок.

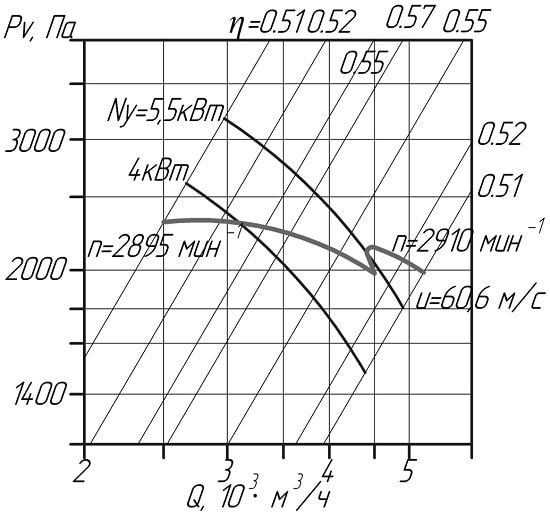

ВентиляторДвигунПотужність, кВтЧастота вр., Об / хвТиск, ПаПродуктивність.м³ / год тис.Вага, кгвиконання № 1 ВЦП 5-45 (ВРП) №4 АІР71B4

0,75 1500 535-303 0,65-2,82 60 ВЦП 5-45 (ВРП) №4 АІР100S4 3 1500 560 3 - ВЦП 5-45 (ВРП) №4

АІР100L4

4 1500 430 2,2 - ВЦП 5-45 (ВРП) №4 АІР100S2 4 3000 2242-1880 1,34-4 75 ВЦП 5-45 (ВРП) №4 АІР100L2 5,5 3000 2242-1350 1,34-5,5 74 виконання № 5 ВЦП 5-45 (ВРП) №4 АІР100L2 5,5 3000 2242-1350 1,34-5,5 76

Щоб отримати більше інформації або купити пиловий радіальний вентилятор ВЦП 5-45 (ВРП 100-45) №4 4 кВт, 3000 об. , Вам необхідно звернутися до менеджерів компанії "ОВК Комплект". Це професіонали своєї справи, завжди готові допомогти з вибором необхідної моделі, враховуючи всі Ваші побажання.

Своє замовлення ви отримаєте в максимально короткі терміни, з доставкою по Києву і всій Україні.

Телефонуйте нам, щоб дізнатися свою знижку!
